Mesure de la composition
et du pouvoir de combustion du biogaz

Le biogaz est produit à partir de la fermentation anaérobie (sans oxygène) de déchets de différentes provenances (agricole, ménager…) ; ces déchets sont valorisés par production de combustible.

Le biogaz

Le biogaz directement issu de la fermentation au sein des digesteurs est traité afin d'assurer la qualité de sa composition gazeuse. Une fois traité, il va pouvoir alimenter des moteurs de cogénération pour la production de chaleur et d'électricité.

Le biogaz peut également subir d'autres traitements (optimisant son contenu énergétique) pour être transformé en biométhane afin d'être réinjecté dans le réseau de gaz naturel ou être utilisé comme biocarburant.


Img Appli Biogaz

Les étapes de production

La production de biogaz puis sa transformation en biométhane comprend 3 étapes majeures :

  • Méthanisation
  • Traitement du biogaz
  • Transformation en biométhane

Methanisation

Ce processus a lieu dans des digesteurs (cuves fermées) pour être en milieu anaérobie (sans O2) et à l'abri de la lumière. Ces conditions sont nécessaires pour que les bactéries agissent correctement sur la transformation des déchets. Ce procédé consiste en la transformation des matières organiques complexes en méthane, dioxyde de carbonne et digestat solide.

Les instruments de mesure Sistec en partenariat avec Union Instruments permettent la mesure des composantes du biogaz issus des digesteurs (fermenteurs).

Traitement du biogaz

Le traitement du biogaz "brut" produit à la sortie du fermenteur consiste à le débarasser de ses composants polluants (H2S, COV...) et son enrichissement en gaz naturel. L'enrichissement en gaz naturel va permettre d'augmenter sa valeur énergétique et son pouvoir calorifique afin d'améliorer les performances de l'installation biogaz. Le biogaz va subir une première étape d'épuration afin d'éliminer une partie de l'H2S par différentes techniques (oxydants chimiques, micro organismes, charbon actif).

Les instruments de mesure Sistec en partenariat avec Union Instruments permettent le contrôle de l'efficacité de l'épuration du biogaz

Transformation en biométhane

Afin de transformer le biogaz en biométhane, on va augmenter le ratio CH4/CO2 en éliminant le CO2 et obtenir deux composantes :

  • Biométhane (riche en méthane)
  • Gaz "pauvre" riche en CO2.

Les instruments de mesure Sistec en partenariat avec Union Instruments permettent le suivi en continu de la qualité du biométhane.

Biogaz produit dans le digesteur

Biogaz produit
dans le digesteur

Mesure du biogaz brut humide avec un taux d’H2S élevé pour contrôle de la fermentation

Les Technologies

NDIR
Electrochimie

Composés mesurés

CO2 CH4
O2 H2S
Biogaz post-traitement amont cogénération

Biogaz post-traitement
amont cogénération

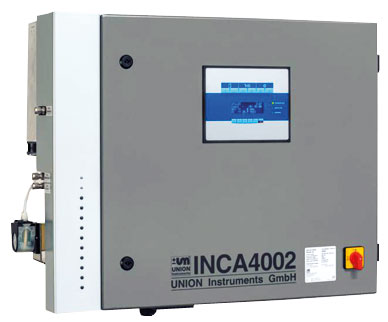

Mesure de la concentration résiduelle d’H2S par l’analyseur INCA.
Détermination de le contenu énergétique du biogaz produit.
Mesure des siloxanes susceptibles d’abimer le moteur (formation SiO2).

Composés mesurés

H2S
Indice de Wobbe
siloxanes
Transformation biométhane

Transformation
biométhane

Mesure des composants du biométhane
> contrôle du procédé d’optimisation du gaz;
> Mesure du gaz « pauvre » (riche en CO2).
Contrôle de la qualité du biométhane obtenu en vue d’une injection dans le réseau.

Les Technologies

NDIR
Calorimétrie

Composés mesurés

CO2 CH4
Indice de Wobbe

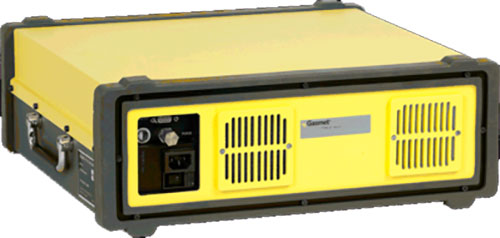

Mesure de siloxane par FTIR

Mesure des siloxanes
par FTIR

Les Technologies

FTIR

Composés mesurés

Siloxanes
Formaldéhydes
